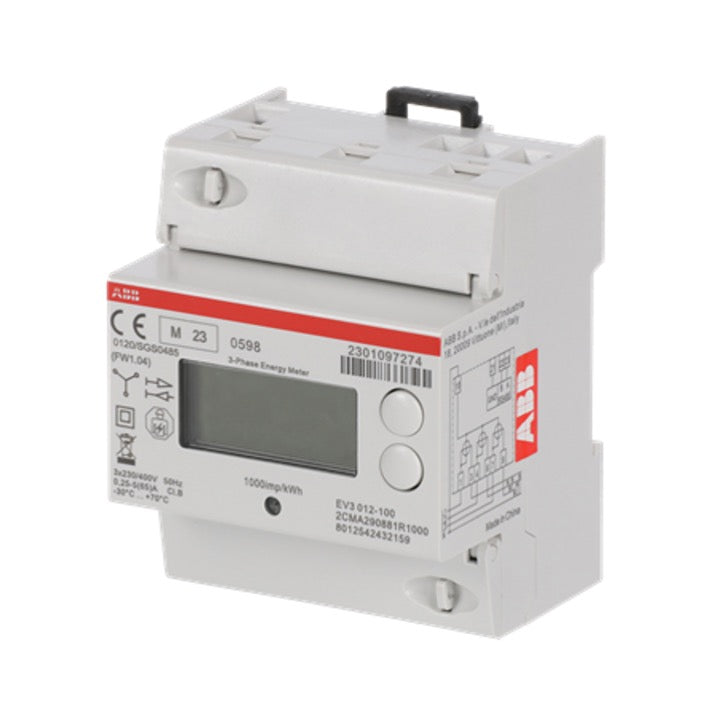

Πλάγια όψη τριφασικού ελεγκτή ισχύος ABB EV3 012-100 για αποφυγή υπερφόρτωσης κατά τη φόρτιση ηλεκτρικού αυτοκινήτου

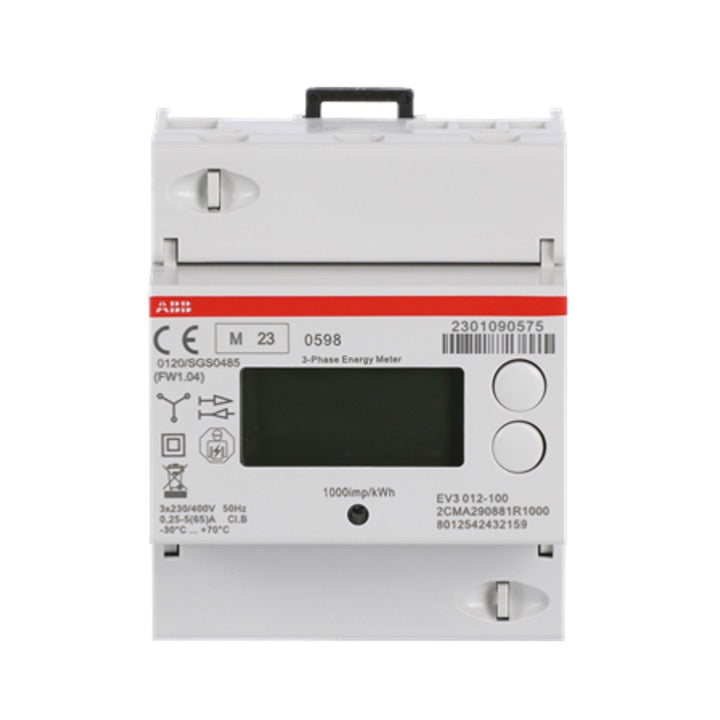

Μπροστινή όψη τριφασικού ελεγκτή ισχύος ABB EV3 012-100 για αποφυγή υπερφόρτωσης κατά τη φόρτιση ηλεκτρικού αυτοκινήτου

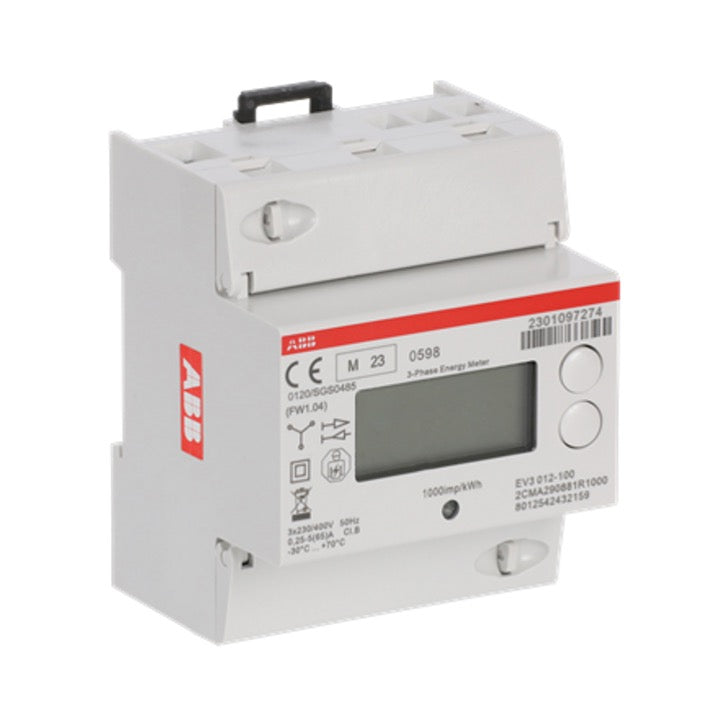

Πλάγια όψη τριφασικού ελεγκτή ισχύος ABB EV3 012-100 για αποφυγή υπερφόρτωσης κατά τη φόρτιση ηλεκτρικού αυτοκινήτου

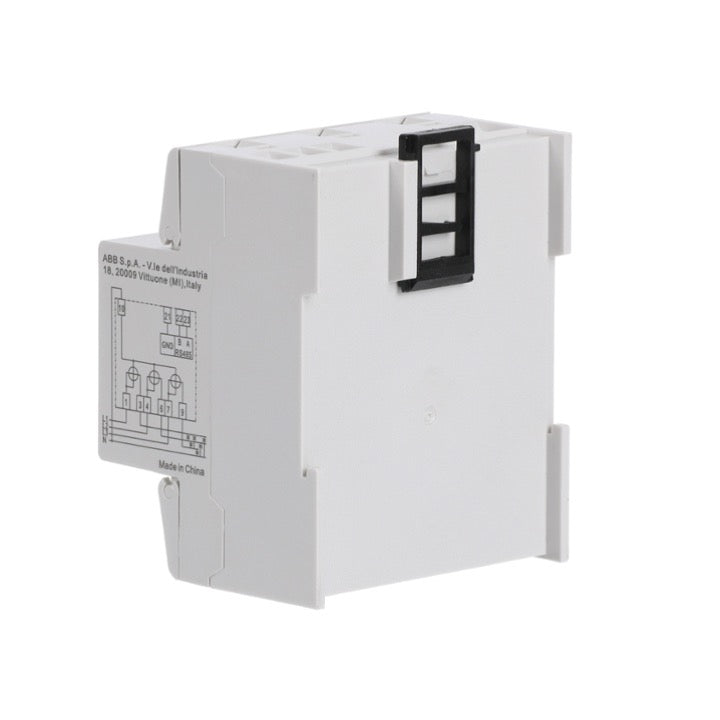

Πίσω όψη τριφασικού ελεγκτή ισχύος ABB EV3 012-100 για αποφυγή υπερφόρτωσης κατά τη φόρτιση ηλεκτρικού αυτοκινήτου
1 4
ABB

EV3 012-100 | Διαχειριστής φορτίου για φορτιστές ABB Terra AC | Τριφασικός 65 A

Περιγραφή

Ο ABB EV3 012-100 είναι τριφασικός μετρητής ενέργειας άμεσης σύνδεσης, με μέγιστο ρεύμα 65 A και επικοινωνία Modbus RTU μέσω RS-485.

Τοποθετείται στον ηλεκτρικό πίνακα και μεταδίδει στον συμβατό φορτιστή ABB Terra AC τις μετρήσεις της ηλεκτρικής εγκατάστασης. Με την κατάλληλη παραμετροποίηση, ο φορτιστής μπορεί να προσαρμόζει το ρεύμα φόρτισης ανάλογα με το διαθέσιμο φορτίο, μειώνοντας τον κίνδυνο υπέρβασης της παροχής ή πτώσης της γενικής ασφάλειας.

Μετρά ενεργό ενέργεια εισαγωγής και εξαγωγής, τάση, ρεύμα, ισχύ, συχνότητα και συντελεστή ισχύος. Διαθέτει ψηφιακή οθόνη, ακρίβεια κλάσης B, πιστοποίηση MID και εγκατάσταση σε ράγα DIN τεσσάρων στοιχείων.

Άμεσα διαθέσιμο Παράδοση σε 1-3 ημέρες
Περιλαμβάνει ΦΠΑ. Δωρεάν μεταφορικά για αγορές άνω των 100€.
i
  • Mastercard
  • Visa
  • PayPal
  • Apple Pay
  • Google Pay
  • Klarna
  • American Express
  • Union Pay

Βασικά σημεία προϊόντος

Συμβατός με φορτιστές ABB Terra AC που υποστηρίζουν σύνδεση εξωτερικού μετρητή ενέργειας μέσω Modbus RTU.

Παρέχει στον φορτιστή τις απαραίτητες μετρήσεις της ηλεκτρικής εγκατάστασης για δυναμική διαχείριση φορτίου. Η συμβατότητα και οι διαθέσιμες λειτουργίες εξαρτώνται από το μοντέλο και την παραμετροποίηση του φορτιστή.

Βοηθά τον συμβατό φορτιστή ABB Terra AC να προσαρμόζει δυναμικά το ρεύμα φόρτισης ανάλογα με τη συνολική κατανάλωση του κτιρίου.

Είναι ιδιαίτερα χρήσιμος όταν λειτουργούν ταυτόχρονα άλλες μεγάλες καταναλώσεις, όπως κλιματιστικά, θερμοσίφωνας, ηλεκτρικός φούρνος ή αντλία θερμότητας.

Ο EV3 παρέχει τις μετρήσεις· η προσαρμογή της φόρτισης πραγματοποιείται από τον συμβατό φορτιστή ABB Terra AC.

Η επικοινωνία με τον φορτιστή πραγματοποιείται μέσω Modbus RTU και ενσύρματης σύνδεσης RS-485.

Η ψηφιακή οθόνη εμφανίζει τιμές ενέργειας και ηλεκτρικά μεγέθη. Υποστηρίζεται μέτρηση εισαγόμενης και εξαγόμενης ενέργειας.

Τοποθετείται σε ράγα DIN στον ηλεκτρικό πίνακα και καταλαμβάνει τέσσερα στοιχεία DIN.

Υποστηρίζει απευθείας μέτρηση έως 65 A, χωρίς μετασχηματιστές έντασης, εντός των ορίων λειτουργίας του.

Η εγκατάσταση, η σύνδεση RS-485 και η παραμετροποίηση του συστήματος πρέπει να πραγματοποιούνται από αδειούχο ηλεκτρολόγο.
EV3 012-100 | Διαχειριστής φορτίου για φορτιστές ABB Terra AC | Τριφασικός 65 A
Ενότητες σελίδας

Τεχνικά Χαρακτηριστικά

  • Κατασκευαστής
    ABB
  • Μοντέλο
    EV3 012-100
  • Τύπος φόρτισης
    Τριφασικός ηλεκτρονικός μετρητής ενεργού ενέργειας, άμεσης μέτρησης
  • Συμβατότητα
    Συμβατοί φορτιστές ABB Terra AC με υποστήριξη εξωτερικού μετρητή μέσω Modbus RTU
  • Φάσεις λειτουργίας
    Τριφασικός (3Φ)
  • Ένταση ρεύματος
    Ρεύμα βάσης: 5 A
    Μέγιστο ρεύμα: 65 A
  • Τάση
    Φάση–ουδέτερος: 220–240 V AC
    Φάση–φάση: 380–415 V AC
    Συχνότητα: 50 Hz
  • Διαστάσεις
    70 × 90 × 62 mm
  • Βάρος
    260 g
  • Τοποθέτηση
    Ράγα DIN 35 mm, τέσσερα στοιχεία DIN, σε ηλεκτρικό πίνακα
  • Ανάγκη ηλεκτρολόγου
    Ναι
  • Συνδεσιμότητα
    Modbus RTU μέσω RS-485
  • Λειτουργία μέσω εφαρμογής
    Δεν διαθέτει αυτόνομη εφαρμογή. Η διαχείριση της φόρτισης πραγματοποιείται μέσω του συμβατού φορτιστή ABB Terra AC και των διαθέσιμων εργαλείων διαχείρισής του, μετά τη σωστή εγκατάσταση και παραμετροποίηση.
  • Δυναμική διαχείριση φορτίου
    Ναι, όταν συνδεθεί και παραμετροποιηθεί με συμβατό φορτιστή ABB Terra AC. Ο μετρητής παρακολουθεί τα ηλεκτρικά μεγέθη της εγκατάστασης και μεταδίδει τα δεδομένα στον φορτιστή, ο οποίος προσαρμόζει το διαθέσιμο ρεύμα φόρτισης.
  • Σύνδεση με φωτοβολταϊκά
    Ο ABB EV3 περιλαμβάνεται από την ABB στους συμβατούς μετρητές για τη λειτουργία Solar Charging του Terra AC. Υποστηρίζει μέτρηση εισαγόμενης και εξαγόμενης ενέργειας, επιτρέποντας σε συμβατό και κατάλληλα παραμετροποιημένο σύστημα Terra AC να διαχειρίζεται τη φόρτιση σύμφωνα με την κατανάλωση και τη διαθέσιμη αυτοπαραγόμενη ενέργεια.
  • Θερμοκρασία λειτουργίας
    −30 έως +70 °C
  • Πιστοποιήσεις
    MID — Measuring Instruments Directive 2014/32/EU Κλάση ακρίβειας B / ακρίβεια 1%
    CE RoHS
    EN 50470-1:2006
    EN 50470-3:2006
    IEC 62052-11
    IEC 62053-21
